用直线光轴和直线运动滑动箱式单元轴承座做导轨锯

自从用上电动工具以来,尽管再注意还是受过几次不大不小的伤,认真反思下来自己都是不遵守操作规程。我一直在想弄一个锯,要能锯出完美的直线还要安全还要方便还要精度高……也许土豪们要说了,直接上热狗不就完事了吗!可是我还想这个东西还要不贵还要能满足我的动手欲,毕竟自己动手做工具是更高级的快乐方式。
按照这个思路自己随手画个结构图,然后就万能的宝上淘各种型材零件,当然安装过程中又反复多次有买错的有买多的有买漏的,终于可以基本实现我的目的了,总造价400多,还不算电圆锯。

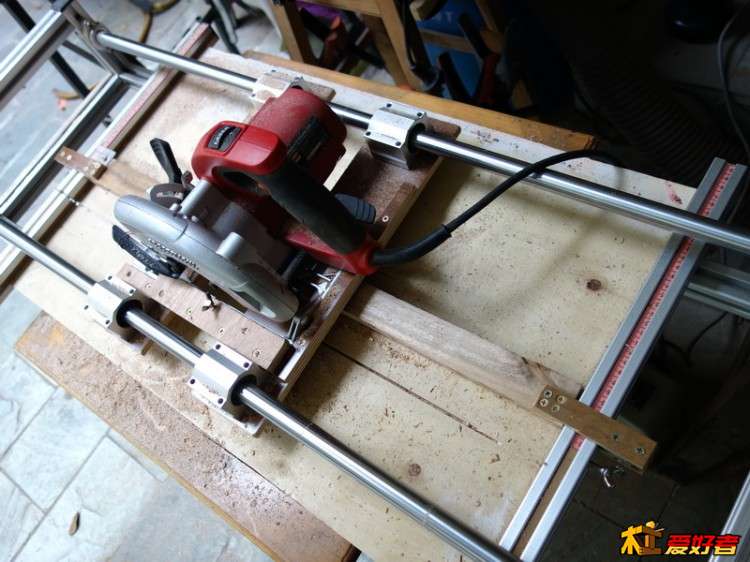

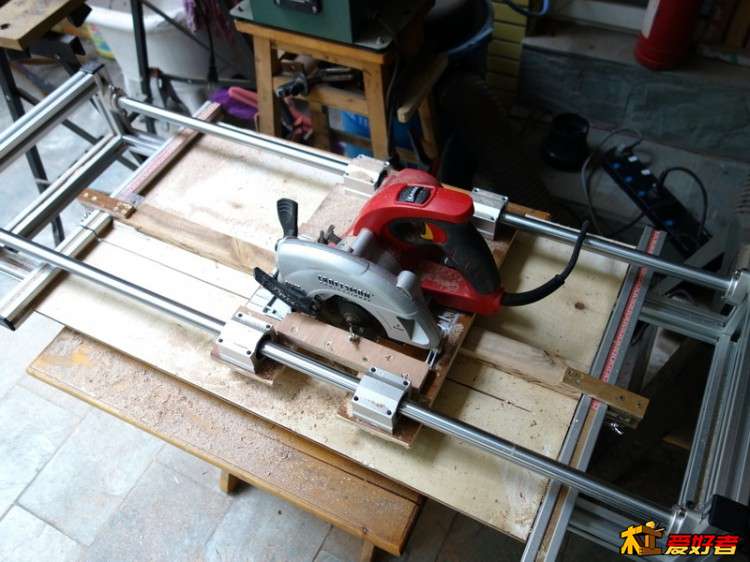

总体结构:直径20毫米1米长的直线光轴,3030铝型材框架,5寸半电圆锯。
用直线光轴做的导轨锯用直线光轴做的导轨锯

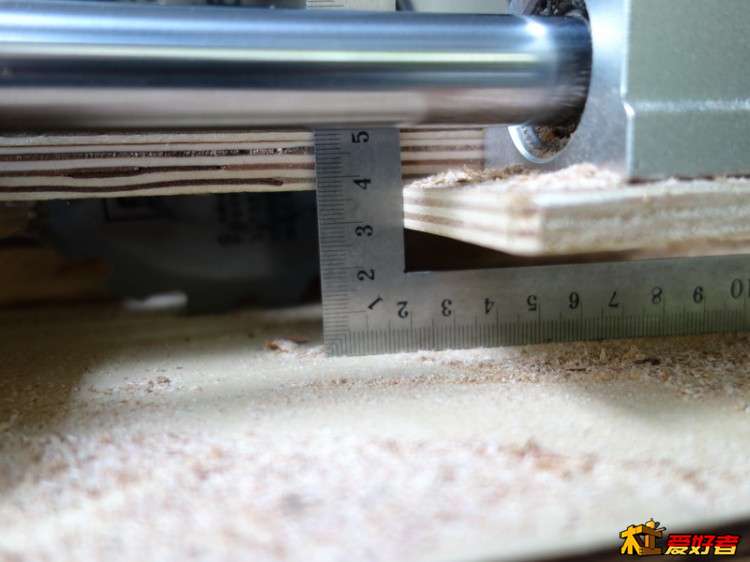

可以锯厚度3厘米以下的板材,可操作空间最长长度为73厘米。如果要再长的我就用吴新导轨来对付了。
用直线光轴做的导轨锯

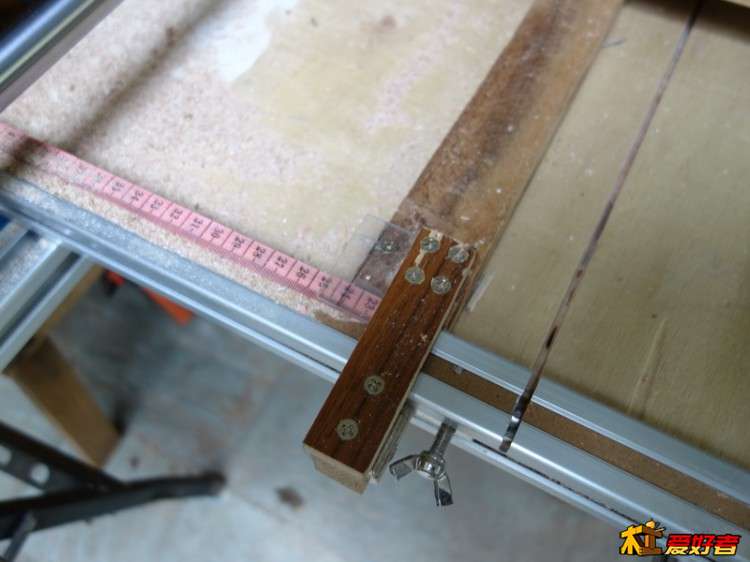

靠山用木头做,主要是安装方便,先把锯主体固定好,连同靠山一起切一刀,直接就标定为零位了。开始只固定了一端,发现误差太大,还是要固定两端,分别贴标尺,这样固定后靠山就纹丝不动。可粘标尺忘买了,单买邮费又不划算,只好贴根软尺将就将就。
用直线光轴做的导轨锯

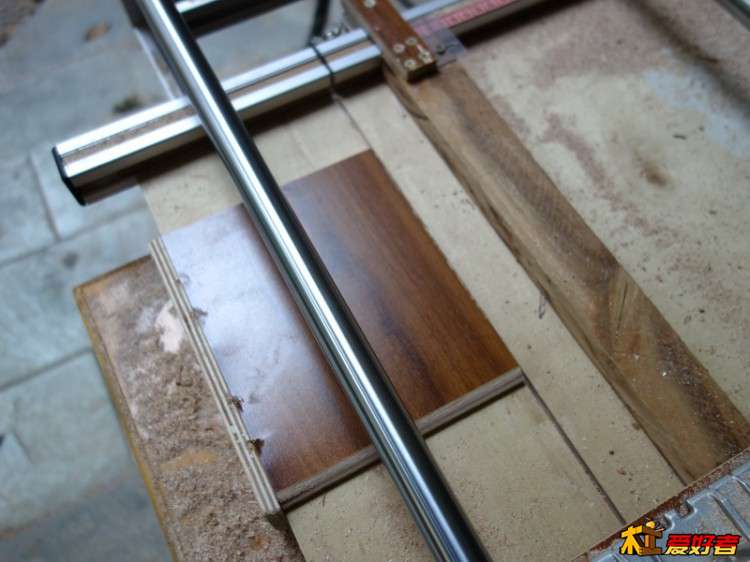

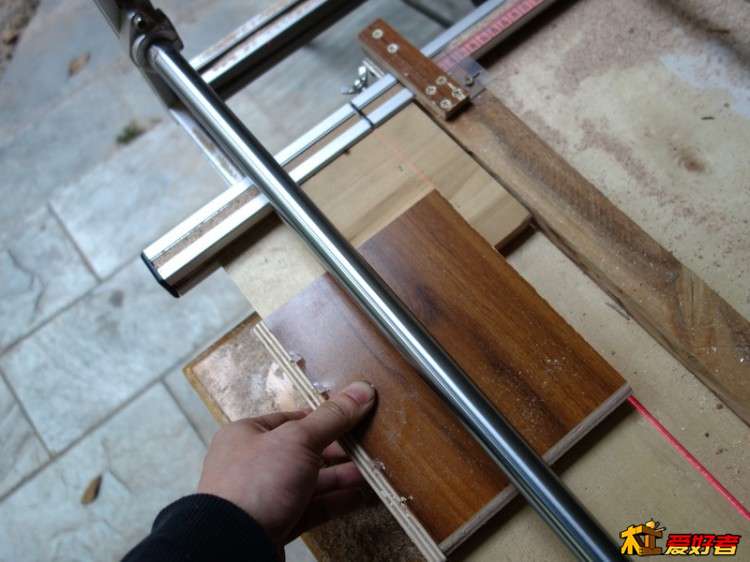

切小件用的压板,切小件时手压不住工件,必须要用这个工具。
用直线光轴做的导轨锯用直线光轴做的导轨锯

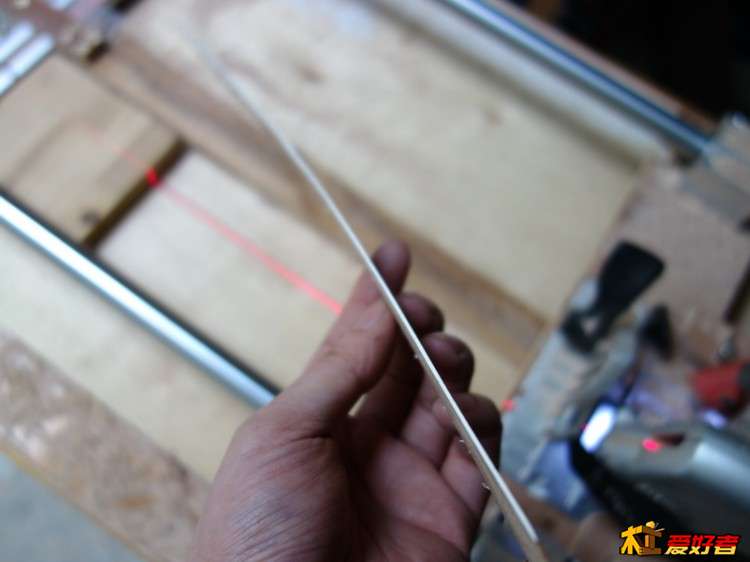

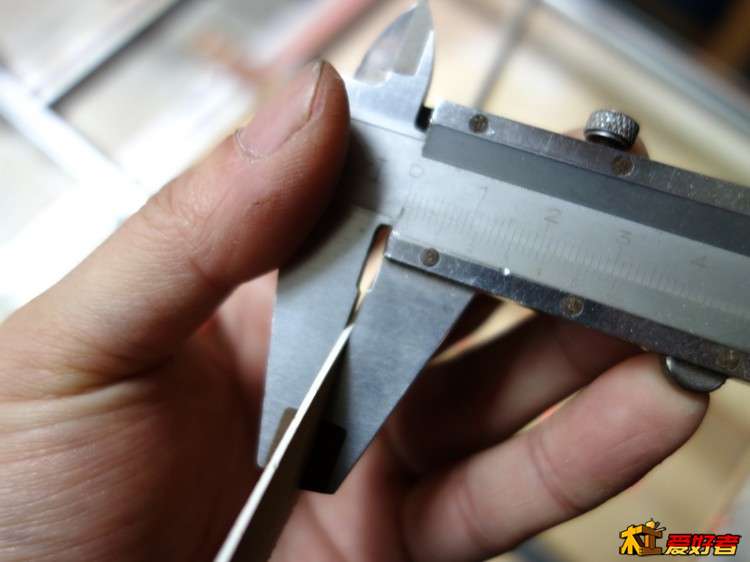

切出来效果,精度和光洁度都很满意。
用直线光轴做的导轨锯用直线光轴做的导轨锯
大功告成,总重量大约15公斤,最大的好处是安全,锯片完全处于隐蔽状态,就是用意伸手进去够都够不着,更不用说不小心切到手了。其次就是重复锯切相同尺寸很方便,这点就完胜吴新导轨了,当然缺点就是加工尺寸有限,我玩点小制作是够用了,要做家具呢还是不行滴。
